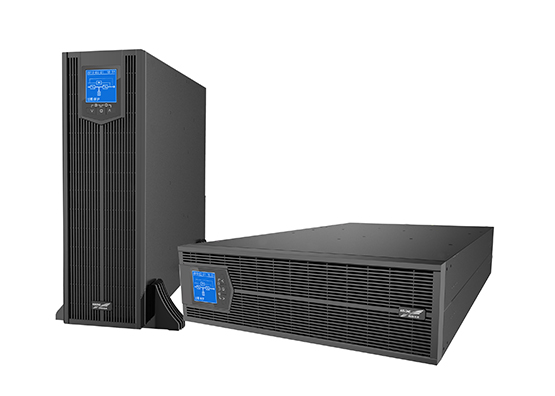

科華UPS不間斷電源故障維修方法與技巧

首先檢查機內電瓶電壓，正常，線路板上沒有明顯損壞的元器件，四只MJ4502逆變管也無異常，開機后再測各集成電路的Vcc供電也正常，但就是無逆變跡象，由此懷疑是某IC損壞。因該機的檢修圖紙資料很難找到，用在路測量判斷法很難找出故障，故采用了替換法來查找故障。首先替換的是逆變電路的控制核心Icl(sG3524)，用三星公司生產的KA3524直接試換，開機后逆變立刻正常，證明該機故障是SG3524損壞。將Icl換新后，故障排除。開機后機內無任何反應，接入市電也無任何反應這種故障現象說明機內低壓電路不能工作，常見的原因是機內低壓電路的供電不正常，而這種供電不正常一般是因機內電瓶損壞、低壓保險絲損壞引起。

　　有信息顯示不逆變或逆變指示燈閃亮，那么我們就要深入到電路詳細檢查逆變輸出和逆變輸出轉換電路。這就要靠自己在維修工作中積累的經驗和實際操作技能。在實際損壞部件中，帶電測量是效的也是很容易判斷故障點的。查機內低壓保險絲正常，電瓶兩端僅有不足5v的電壓，用新電瓶替換，將電源插頭插入市電，開機后立刻正常，在帶電情況下(注意安全)將新電瓶拔下并將原機電瓶接上，充電10小時左右，該機一切正常，證明原電瓶并未損壞，而是因長期擱置不用，自然放電造成的假性損壞。

　　UPS電源常見故障現象的分析處理

　　1、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有：

　　過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用;

　　脈寬調制組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞;

　　功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。

　　2、不間斷電源UPS開機后，面板上無任何顯示，UPS不工作。

　　故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：

　　檢查市電輸入保險絲是否燒毀;

　　若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因?yàn)槟承︰PS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉;

　　若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。

　　若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。

　　UPS電源本身往往也會發生一些故障，如果UPS電源發生了故障，就無法為負載提供保護功能。在不間斷電源UPS連續不斷的運行使用中，因性能和質量上的差別，個別電池性能下降、儲電容量達不到要求而損壞是難免的。當電池組中某個/些電池出現損壞時，維護人員應當對每只電池進行檢查測試，排除損壞的電池?！?/p>
